Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, A4 12 | 16 | 3
morepic-1 morepic-2

Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, A4

Art.Nr. 1188523 | EAN 4012197416072

Finden Sie ihren Fachhändler
Brauchen Sie Hilfe?
Produktbeschreibung
Produktbeschreibung
Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
  • halogenfrei; ohne Chlor, Fluor und Brom
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Schlitzweite 16-17 mm
  • Bügelschelle f. C-Profilschiene, Schlitzweite 16-17 mm
Technische Daten

Technische Daten

Anzahl der Kabel/Rohre 1
Blechstärke 1,5 mm
Breite 20 mm
Dimension 12-16mm
Funktionserhalt ja
für Rohrdurchmesser max. 16 mm
für Rohrdurchmesser min. 12 mm
für Schiene mit Schlitzweite (mit Intervall) max. 17 mm
für Schiene mit Schlitzweite (mit Intervall) min. 16 mm
Gewinde M6
Halogenfrei ja
Höhe 46 mm
Länge 22,5 mm
Länge Außenmaß 28 mm

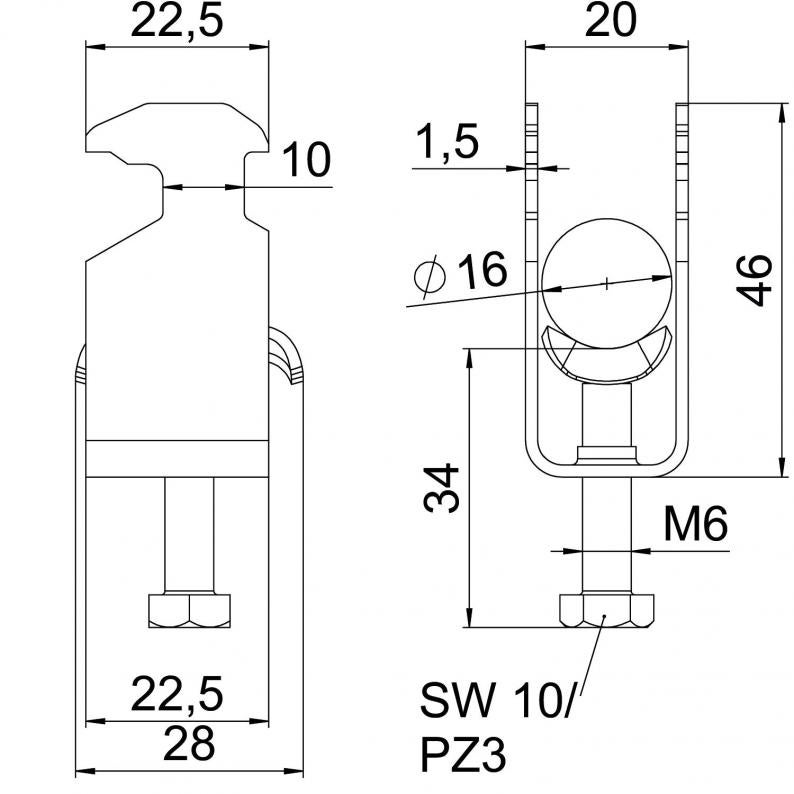

Maß A 22,5 mm
Maß B 20 mm
Maß C 28 mm
Maß G M6
Maß H 46 mm
Maß L 34 mm
Maß t 1,5 mm
Max. Anzugsdrehmoment 3 Nm
Mit Metallwanne ja
Montageart Profilschiene
Oberfläche blank, nachbehandelt
Schlitzweite 10 mm
Spannbereich D max. 16 mm
Spannbereich D min. 12 mm
Werkstoff Edelstahl, rostfrei 1.4571
Zusatz Oberfläche unbehandelt
Zusatz Werkstoff rostfreier Stahl
Alle Typen

Alle Typen

Typ Spannbereich D min. Spannbereich D max. Max. Anzugsdrehmoment Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
BS-H1-M-12 A4 8 mm 12 mm 3 Nm 1188521
100 Stück 1.344,35 € Preis / 100 Stück
BS-H1-M-16 A4 12 mm 16 mm 3 Nm 1188523
100 Stück 1.432,25 € Preis / 100 Stück
BS-H1-M-22 A4 16 mm 22 mm 3 Nm 1188527
100 Stück 1.499,90 € Preis / 100 Stück
BS-H1-M-28 A4 22 mm 28 mm 3 Nm 1188530
100 Stück 1.648,65 € Preis / 100 Stück
BS-H1-M-34 A4 28 mm 34 mm 3 Nm 1188533
100 Stück 2.080,50 € Preis / 100 Stück
BS-H1-M-40 A4 34 mm 40 mm 3 Nm 1188536
100 Stück 2.491,45 € Preis / 100 Stück
BS-H1-M-46 A4 40 mm 46 mm 5 Nm 1188539
100 Stück 2.783,70 € Preis / 100 Stück
BS-H1-M-52 A4 46 mm 52 mm 5 Nm 1188541
100 Stück 3.313,80 € Preis / 100 Stück
BS-H1-M-58 A4 52 mm 58 mm 5 Nm 1188545
100 Stück 3.426,25 € Preis / 100 Stück
BS-H1-M-64 A4 58 mm 64 mm 5 Nm 1188548
100 Stück 3.600,75 € Preis / 100 Stück
BS-H1-M-70 A4 64 mm 70 mm 5 Nm 1188551
50 Stück 5.558,50 € Preis / 100 Stück
BS-H1-M-76 A4 70 mm 76 mm 5 Nm 1188554
25 Stück 7.267,30 € Preis / 100 Stück
