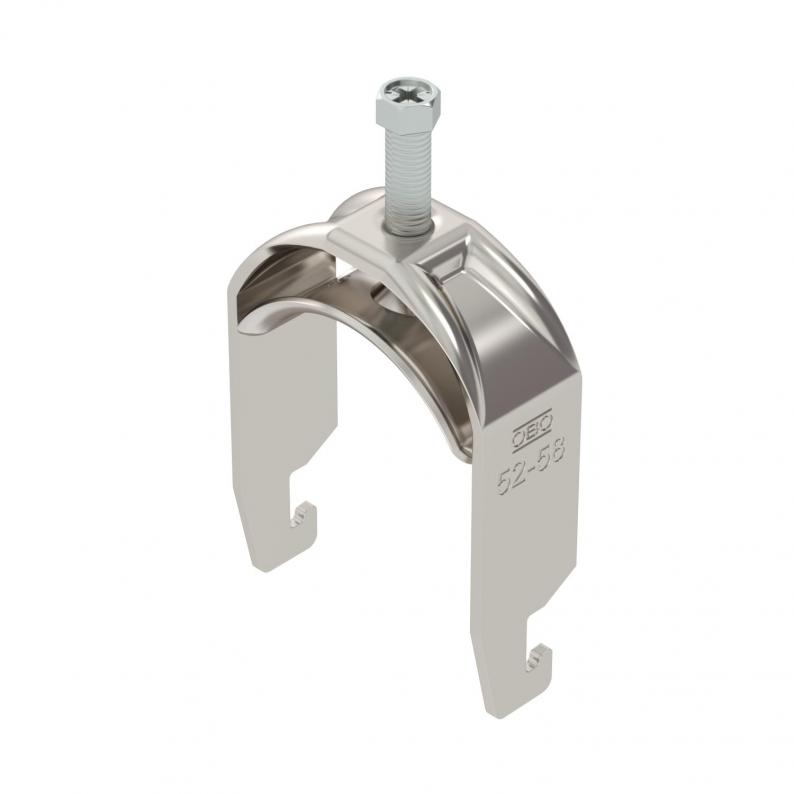

Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, A2
Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, A2
Art.Nr. 1188425 | EAN 4012197417529
Art.Nr. / Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
kl. VKE: 100 Stück
100Stück
Beschreibung
Bügelschelle mit U-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 2,5 mm |
| Dimension | 52-58mm |
| für Rohrdurchmesser max. | 58 mm |
| für Rohrdurchmesser min. | 52 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 33 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 58 mm |
| Spannbereich D min. | 52 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

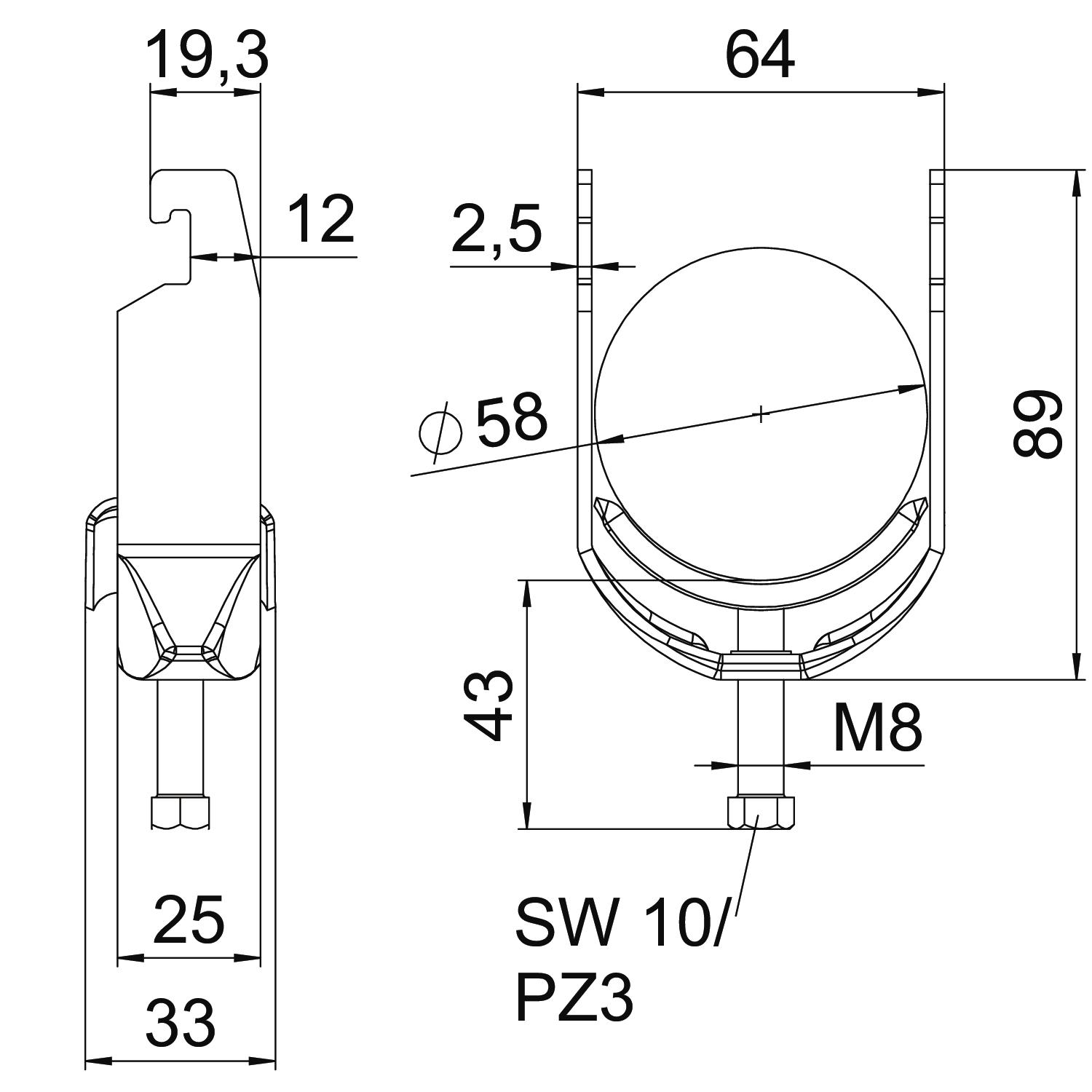

Abmessungen
| Breite | 64 mm |
|---|---|
| Höhe | 89 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 64 mm |
| Maß C | 33 mm |
| Maß G | M8 |
| Maß H | 89 mm |
| Maß L | 43 mm |
| Maß t | 2,5 mm |
