Bügelschelle 2056 W-Fuß, 1-fach, Metalldruckwanne, FT
Bügelschelle 2056 W-Fuß, 1-fach, Metalldruckwanne, FT
Art.Nr. 1188304 | EAN 4012197416713
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
kl. VKE: 100 Stück
100Stück
Beschreibung
Bügelschelle mit W-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an Winkeleisen bis < 40 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 1,5 mm |
| Dimension | 12-16mm |
| für Rohrdurchmesser max. | 16 mm |
| für Rohrdurchmesser min. | 12 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 28 mm |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Metallwanne | ja |
| Montageart | Winkelprofil |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 16 mm |
| Spannbereich D min. | 12 mm |
| Werkstoff | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

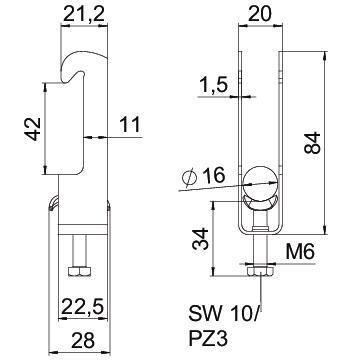

Abmessungen
| Breite | 20 mm |
|---|---|
| Höhe | 84 mm |
| Länge | 22,5 mm |
| Maß A | 22,5 mm |
| Maß B | 20 mm |
| Maß C | 28 mm |
| Maß G | M6 |
| Maß H | 84 mm |
| Maß L | 34 mm |
| Maß t | 1,5 mm |
