Bügelschelle 2056 N-Fuß, 1-fach, Metalldruckwanne, FT
Bügelschelle 2056 N-Fuß, 1-fach, Metalldruckwanne, FT
Art.Nr. 1187062 | EAN 4012196852659
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
kl. VKE: 50 Stück
50Stück
Beschreibung

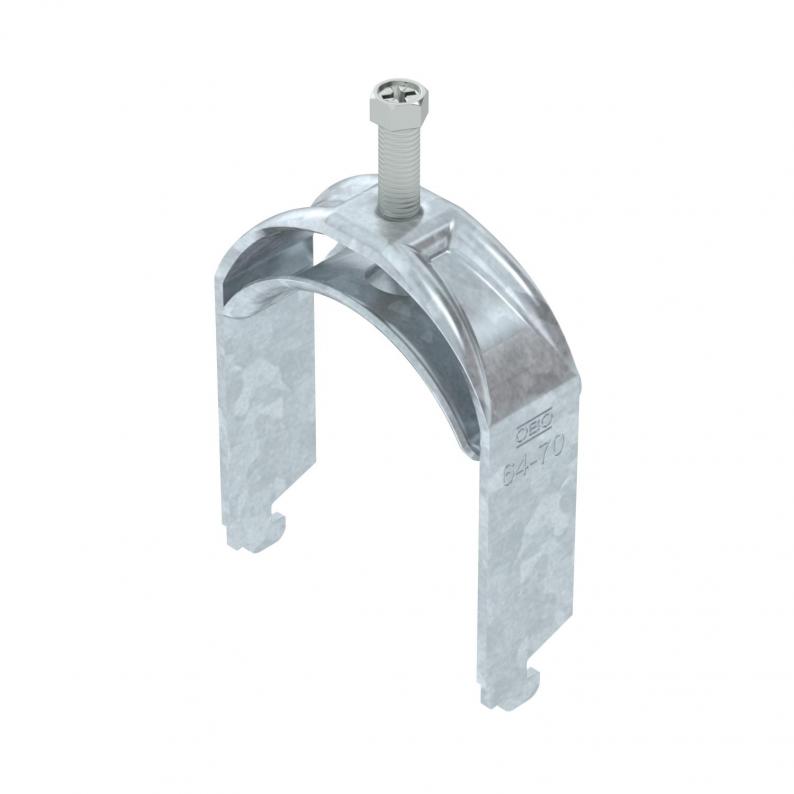

Bügelschelle mit N-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 11 - 12 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 2,5 mm |
| Dimension | 64-70mm |
| für Rohrdurchmesser max. | 70 mm |
| für Rohrdurchmesser min. | 64 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 12 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 11 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 33 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 70 mm |
| Spannbereich D min. | 64 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

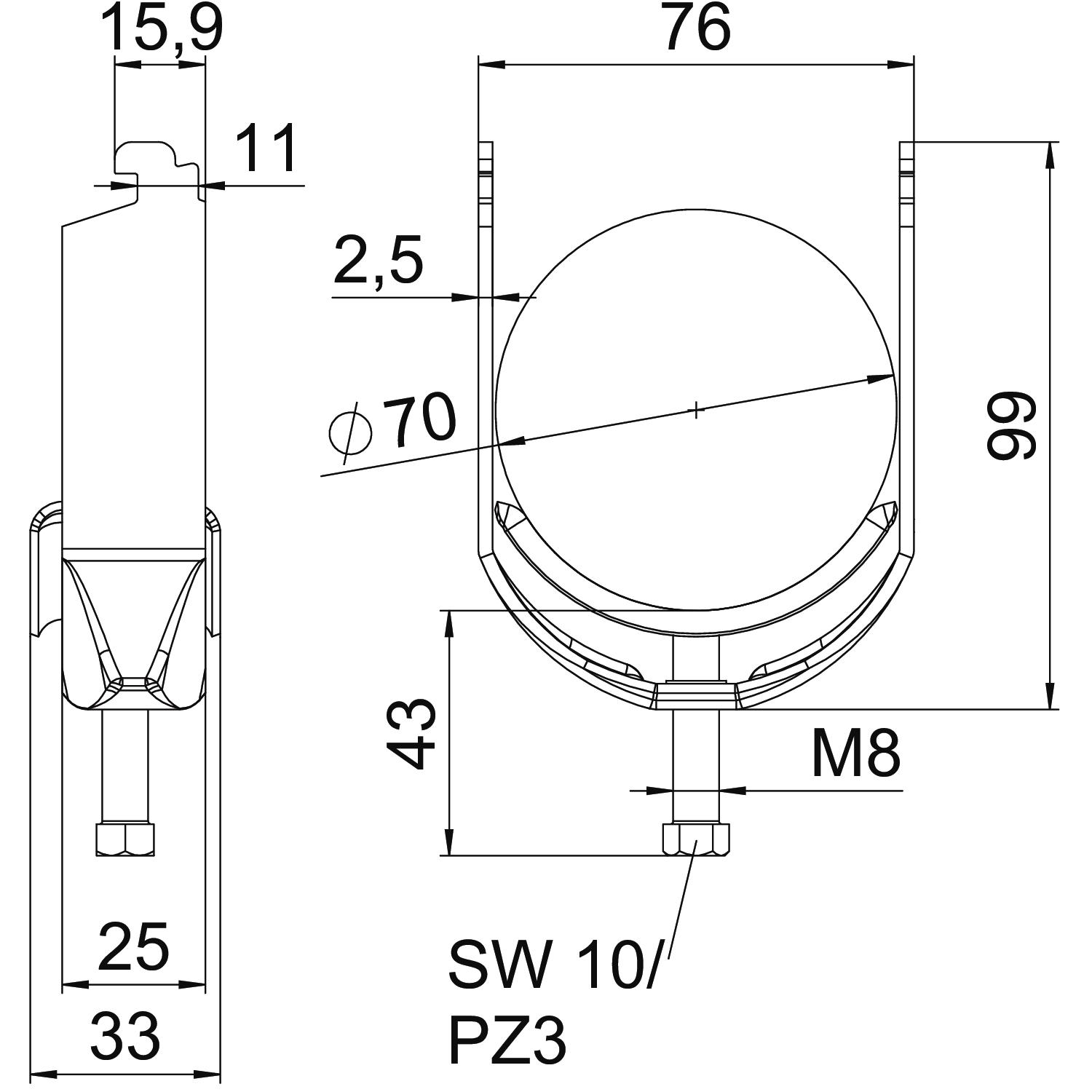

Abmessungen
| Breite | 76 mm |
|---|---|
| Höhe | 99 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 76 mm |
| Maß C | 33 mm |
| Maß G | M8 |
| Maß H | 99 mm |
| Maß L | 43 mm |
| Maß t | 2,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
Art.Nr.
BS-N1-M-12 FT
8 mm
12 mm
3 Nm
1187002
BS-N1-M-16 FT
12 mm
16 mm
3 Nm
1187008
BS-N1-M-22 FT
16 mm
22 mm
3 Nm
1187014
BS-N1-M-28 FT
22 mm
28 mm
3 Nm
1187020
BS-N1-M-34 FT
28 mm
34 mm
3 Nm
1187026
BS-N1-M-40 FT
34 mm
40 mm
3 Nm
1187032
BS-N1-M-46 FT
40 mm
46 mm
5 Nm
1187038
BS-N1-M-52 FT
46 mm
52 mm
5 Nm
1187044
BS-N1-M-58 FT
52 mm
58 mm
5 Nm
1187050
BS-N1-M-64 FT
58 mm
64 mm
5 Nm
1187056
BS-N1-M-70 FT
64 mm
70 mm
5 Nm
1187062
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
BS-N1-M-12 FT
Art.Nr.
1187002
Spannbereich D min.
8 mm
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
BS-N1-M-16 FT
Art.Nr.
1187008
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
BS-N1-M-22 FT
Art.Nr.
1187014
Spannbereich D min.
16 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
22 mm
BS-N1-M-28 FT
Art.Nr.
1187020
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
Spannbereich D max.
28 mm
BS-N1-M-34 FT
Art.Nr.
1187026
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
BS-N1-M-40 FT
Art.Nr.
1187032
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
40 mm
Spannbereich D min.
34 mm
BS-N1-M-46 FT
Art.Nr.
1187038
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
46 mm
BS-N1-M-52 FT
Art.Nr.
1187044
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
Max. Anzugsdrehmoment
5 Nm
BS-N1-M-58 FT
Art.Nr.
1187050
Spannbereich D max.
58 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
52 mm
BS-N1-M-64 FT
Art.Nr.
1187056
Spannbereich D min.
58 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
64 mm
BS-N1-M-70 FT
Art.Nr.
1187062
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
64 mm
Spannbereich D max.
70 mm
