Bügelschelle 2056 U-Fuß, 1-fach, Kunststoffdruckwanne, FT
Bügelschelle 2056 U-Fuß, 1-fach, Kunststoffdruckwanne, FT
Art.Nr. 1186797 | EAN 4012196851201
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
kl. VKE: 25 Stück
25Stück
Beschreibung
Bügelschelle mit U-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 3 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,4838 kg CO₂e / 1 Stück |
| Dimension | 90-100mm |
| für Rohrdurchmesser max. | 100 mm |
| für Rohrdurchmesser min. | 90 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 40 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 100 mm |
| Spannbereich D min. | 90 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

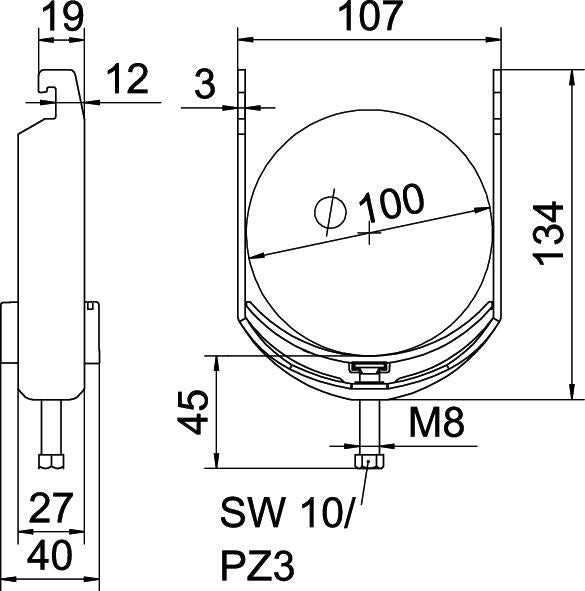

Abmessungen
| Breite | 107 mm |
|---|---|
| Höhe | 134 mm |
| Länge | 27 mm |
| Maß A | 27 mm |
| Maß B | 107 mm |
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 134 mm |
| Maß L | 45 mm |
| Maß t | 3 mm |
