Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, FT
Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, FT
Art.Nr. 1186597 | EAN 4012196850242
Art.Nr. / Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
kl. VKE: 25 Stück
25Stück
Beschreibung

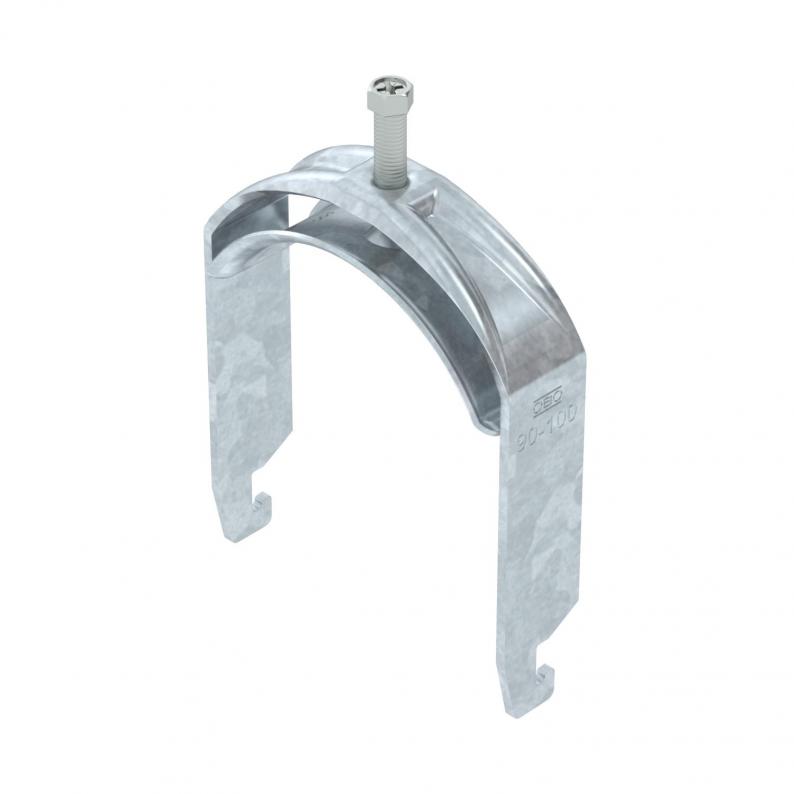

Bügelschelle mit U-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 3 mm |
| Dimension | 90-100mm |
| Funktionserhalt | ja |
| für Rohrdurchmesser max. | 100 mm |
| für Rohrdurchmesser min. | 90 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 38 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 100 mm |
| Spannbereich D min. | 90 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

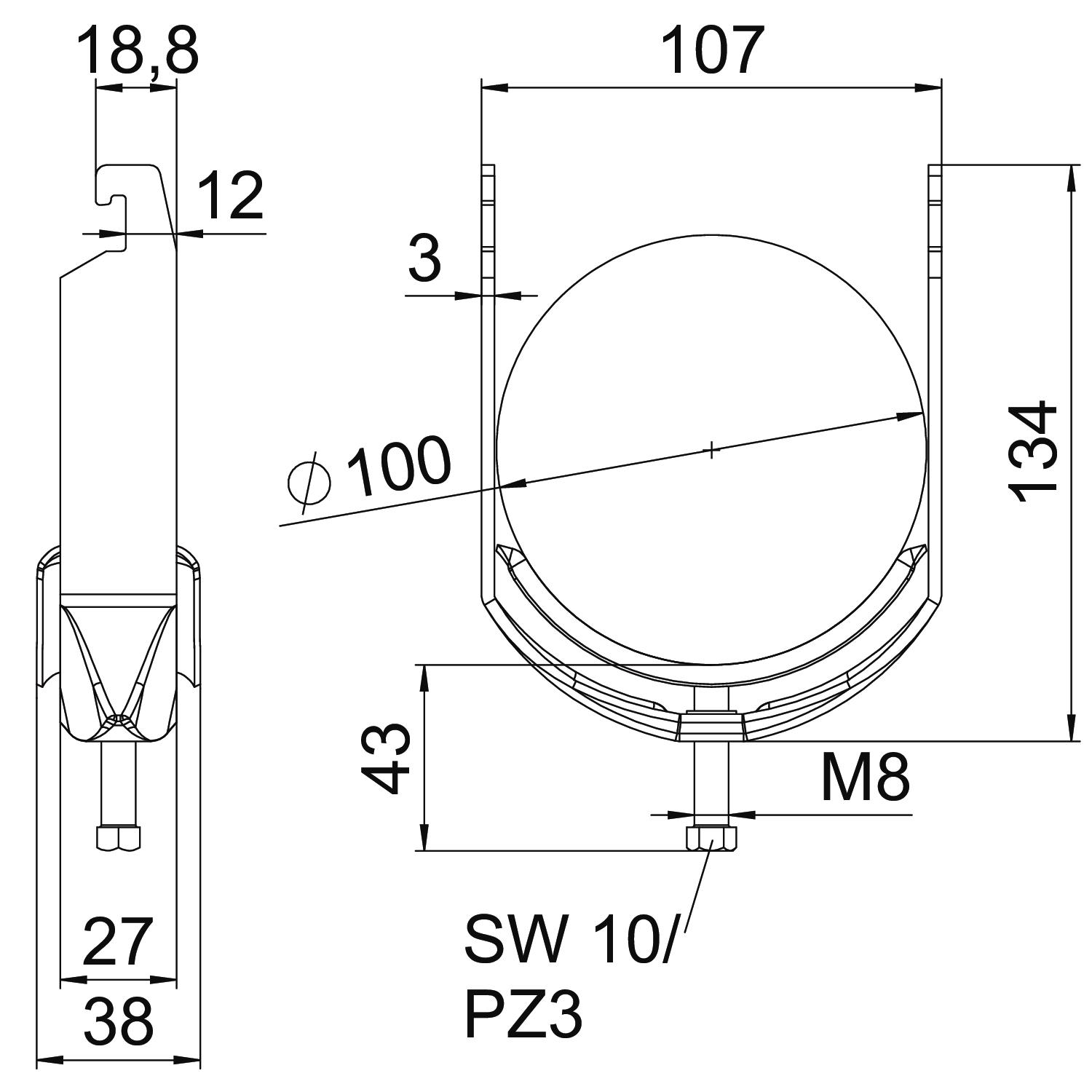

Abmessungen
| Breite | 107 mm |
|---|---|
| Höhe | 134 mm |
| Länge | 27 mm |
| Maß A | 27 mm |
| Maß B | 107 mm |
| Maß C | 38 mm |
| Maß G | M8 |
| Maß H | 134 mm |
| Maß L | 43 mm |
| Maß t | 3 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Zertifikate (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
Art.Nr.
BS-U1-M-12 FT
12 mm
3 Nm
8 mm
1186502
BS-U1-M-16 FT
16 mm
3 Nm
12 mm
1186509
BS-U1-M-22 FT
22 mm
3 Nm
16 mm
1186516
BS-U1-M-28 FT
28 mm
3 Nm
22 mm
1186522
BS-U1-M-34 FT
34 mm
3 Nm
28 mm
1186529
BS-U1-M-40 FT
40 mm
3 Nm
34 mm
1186536
BS-U1-M-46 FT
46 mm
5 Nm
40 mm
1186542
BS-U1-M-52 FT
52 mm
5 Nm
46 mm
1186549
BS-U1-M-58 FT
58 mm
5 Nm
52 mm
1186556
BS-U1-M-64 FT
64 mm
5 Nm
58 mm
1186562
BS-U1-M-70 FT
70 mm
5 Nm
64 mm
1186569
BS-U1-M-76 FT
76 mm
5 Nm
70 mm
1186576
BS-U1-M-82 FT
82 mm
5 Nm
76 mm
1186582
BS-U1-M-90 FT
90 mm
5 Nm
82 mm
1186589
BS-U1-M-100 FT
100 mm
5 Nm
90 mm
1186597
