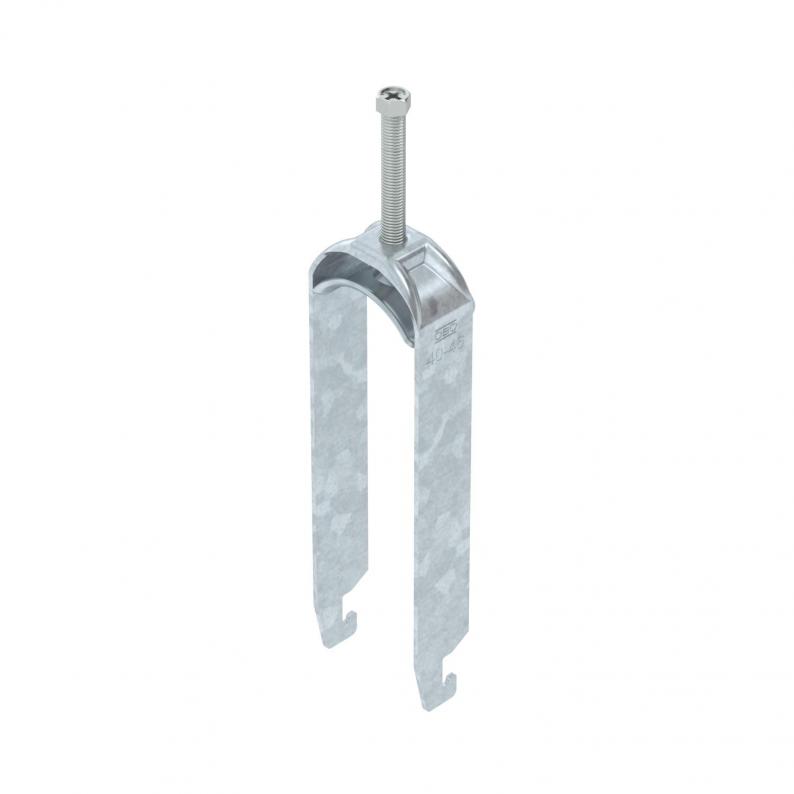

Bügelschelle 2056 U-Fuß, 3-fach, Metalldruckwanne, FT
Bügelschelle 2056 U-Fuß, 3-fach, Metalldruckwanne, FT
Art.Nr. 1186544 | EAN 4012196850075
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
kl. VKE: 50 Stück
50Stück
Beschreibung
Bügelschelle mit U-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 3 Einzelkabeln an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 3 |
|---|---|
| Blechstärke | 2 mm |
| Dimension | 40-46mm |
| Funktionserhalt | ja |
| für Rohrdurchmesser max. | 46 mm |
| für Rohrdurchmesser min. | 40 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 33 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 46 mm |
| Spannbereich D min. | 40 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

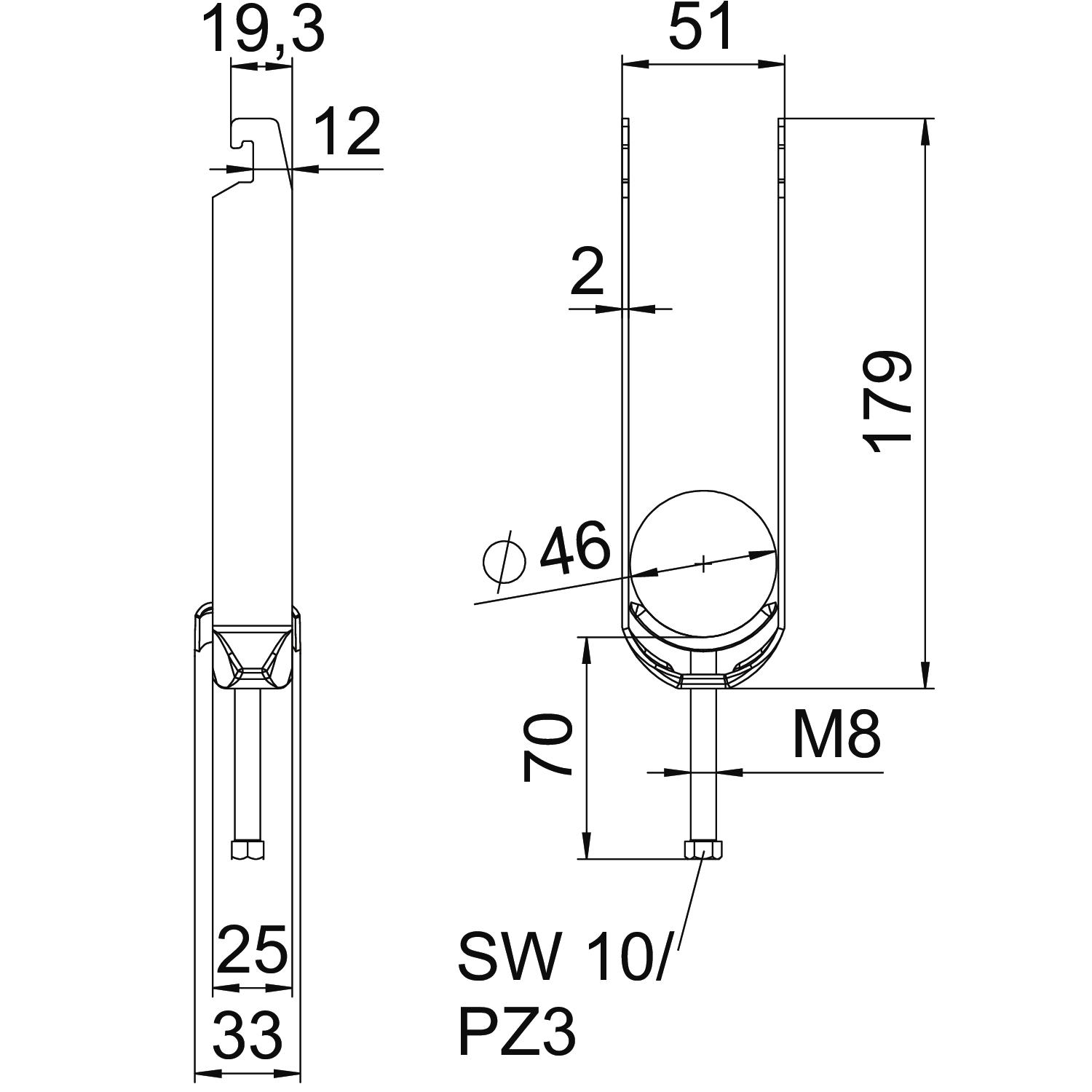

Abmessungen
| Breite | 51 mm |
|---|---|
| Höhe | 179 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 51 mm |
| Maß C | 33 mm |
| Maß G | M8 |
| Maß H | 179 mm |
| Maß L | 70 mm |
| Maß t | 2 mm |
