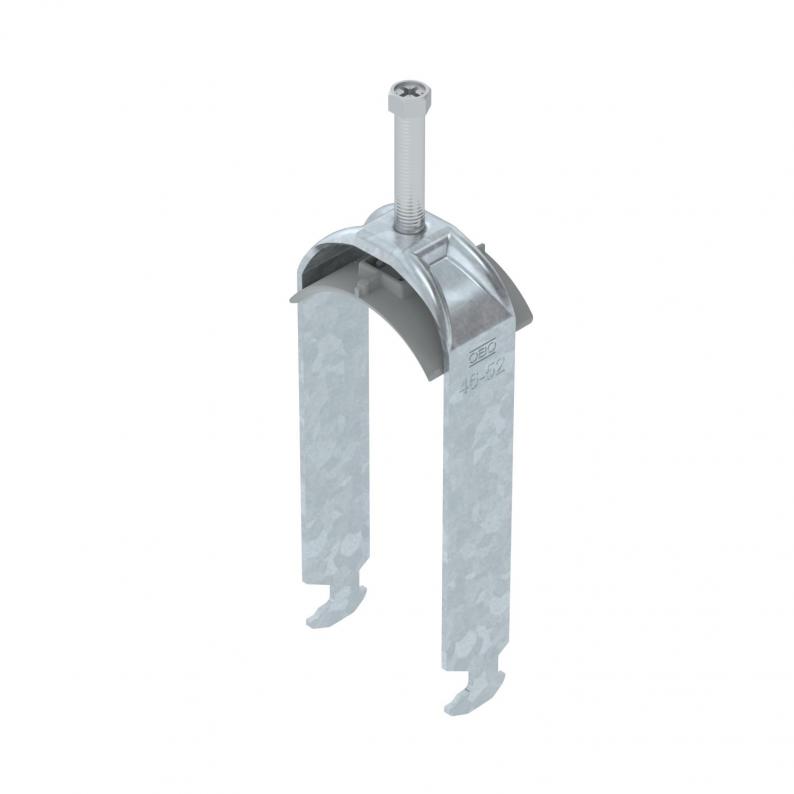

Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, FT
Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, FT
Art.Nr. 1186250 | EAN 4012196847259
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
kl. VKE: 50 Stück
50Stück
Beschreibung
Bügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| Blechstärke | 2 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,3704 kg CO₂e / 1 Stück |
| Dimension | 46-52mm |
| für Rohrdurchmesser max. | 52 mm |
| für Rohrdurchmesser min. | 46 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 40 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 52 mm |
| Spannbereich D min. | 46 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

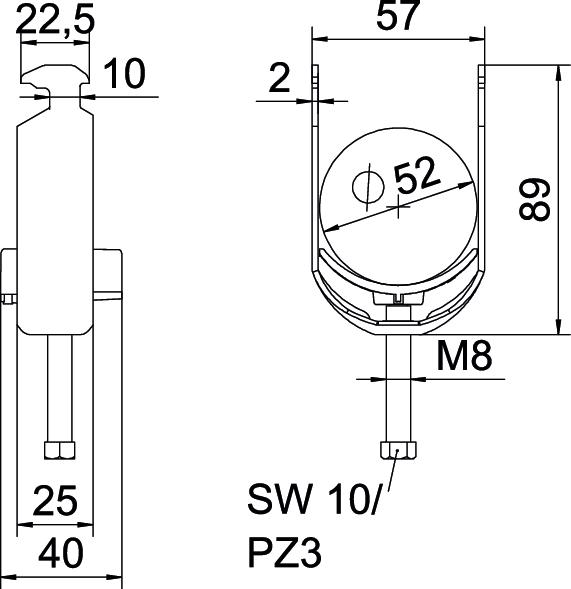

Abmessungen
| Breite | 57 mm |
|---|---|
| Höhe | 146 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 57 mm |
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 146 mm |
| Maß L | 58 mm |
| Maß t | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
Art.Nr.
BS-H2-K-12 FT
3 Nm
8 mm
12 mm
1186203
BS-H2-K-16 FT
3 Nm
12 mm
16 mm
1186210
BS-H2-K-22 FT
3 Nm
16 mm
22 mm
1186217
BS-H2-K-28 FT
3 Nm
22 mm
28 mm
1186223
BS-H2-K-34 FT
3 Nm
28 mm
34 mm
1186230
BS-H2-K-40 FT
3 Nm
34 mm
40 mm
1186237
BS-H2-K-46 FT
5 Nm
40 mm
46 mm
1186243
BS-H2-K-52 FT
5 Nm
46 mm
52 mm
1186250
BS-H2-K-58 FT
5 Nm
52 mm
58 mm
1186257
BS-H2-K-64 FT
5 Nm
58 mm
64 mm
1186263
