Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, FT 34 | 40 | 3

Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, FT

Art.Nr. 1186236 | EAN 4012196847143

Art.Nr. / Typ

Spannbereich D min.

Spannbereich D max.

Max. Anzugsdrehmoment

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

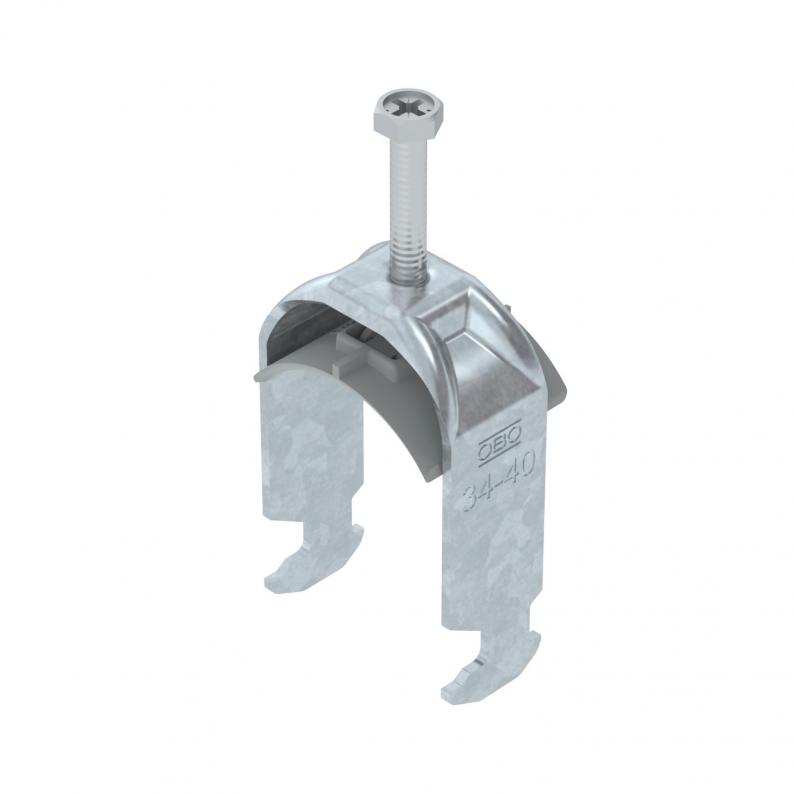

Bügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.

Technische Daten

Technische Daten

Anzahl der Kabel/Rohre	1
Blechstärke	2 mm
Breite	45 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	0,144 kg CO₂e / 1 Stück
Dimension	34-40mm
für Rohrdurchmesser max.	40 mm
für Rohrdurchmesser min.	34 mm
für Schiene mit Schlitzweite (mit Intervall) max.	17 mm
für Schiene mit Schlitzweite (mit Intervall) min.	16 mm
Gewinde	M6
Halogenfrei	ja
Höhe	74 mm
Länge	22,5 mm
Länge Außenmaß	34 mm

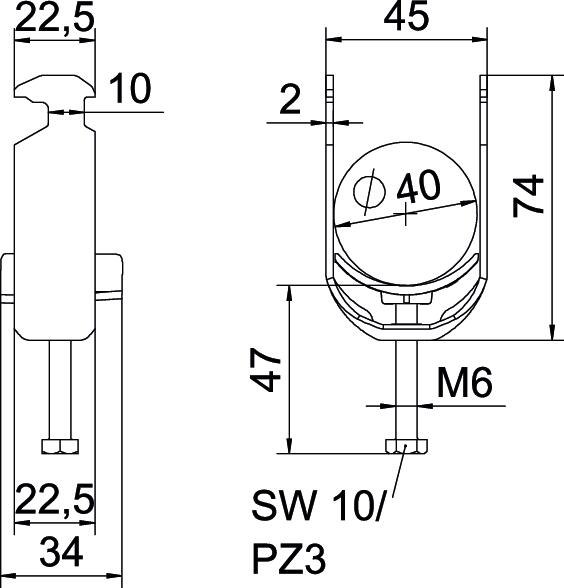

Maß A	22,5 mm
Maß B	45 mm
Maß C	34 mm

Maß G	M6
Maß H	74 mm
Maß L	47 mm
Maß t	2 mm
Max. Anzugsdrehmoment	3 Nm
Mit Gegenwanne	nein
Mit Kunststoffwanne	ja
Montageart	Profilschiene
Oberfläche	tauchfeuerverzinkt
Schlitzweite	10 mm
Spannbereich D max.	40 mm
Spannbereich D min.	34 mm
Werkstoff	Stahl
Werkstoff der Wanne	Kunststoff
Werkstoffgüte der Wanne	Polypropylen
Zusatz Oberfläche	feuerverzinkt
Zusatz Werkstoff	Stahl

Alle Typen

Alle Typen

Typ	Spannbereich D min.	Spannbereich D max.	Max. Anzugsdrehmoment	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Stück	100 Stück	371,10 € Preis / 100 Stück
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Stück	100 Stück	395,40 € Preis / 100 Stück
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Stück	100 Stück	414,05 € Preis / 100 Stück
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Stück	100 Stück	455,10 € Preis / 100 Stück
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Stück	100 Stück	574,35 € Preis / 100 Stück
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Stück	100 Stück	687,75 € Preis / 100 Stück
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Stück	100 Stück	768,45 € Preis / 100 Stück
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Stück	100 Stück	914,80 € Preis / 100 Stück
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Stück	100 Stück	945,85 € Preis / 100 Stück
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Stück	100 Stück	994,00 € Preis / 100 Stück
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Stück	50 Stück	1.534,45 € Preis / 100 Stück
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Stück	25 Stück	2.006,15 € Preis / 100 Stück
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Stück	25 Stück	2.225,40 € Preis / 100 Stück
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Stück	25 Stück	2.351,40 € Preis / 100 Stück
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Stück	25 Stück	2.432,85 € Preis / 100 Stück
