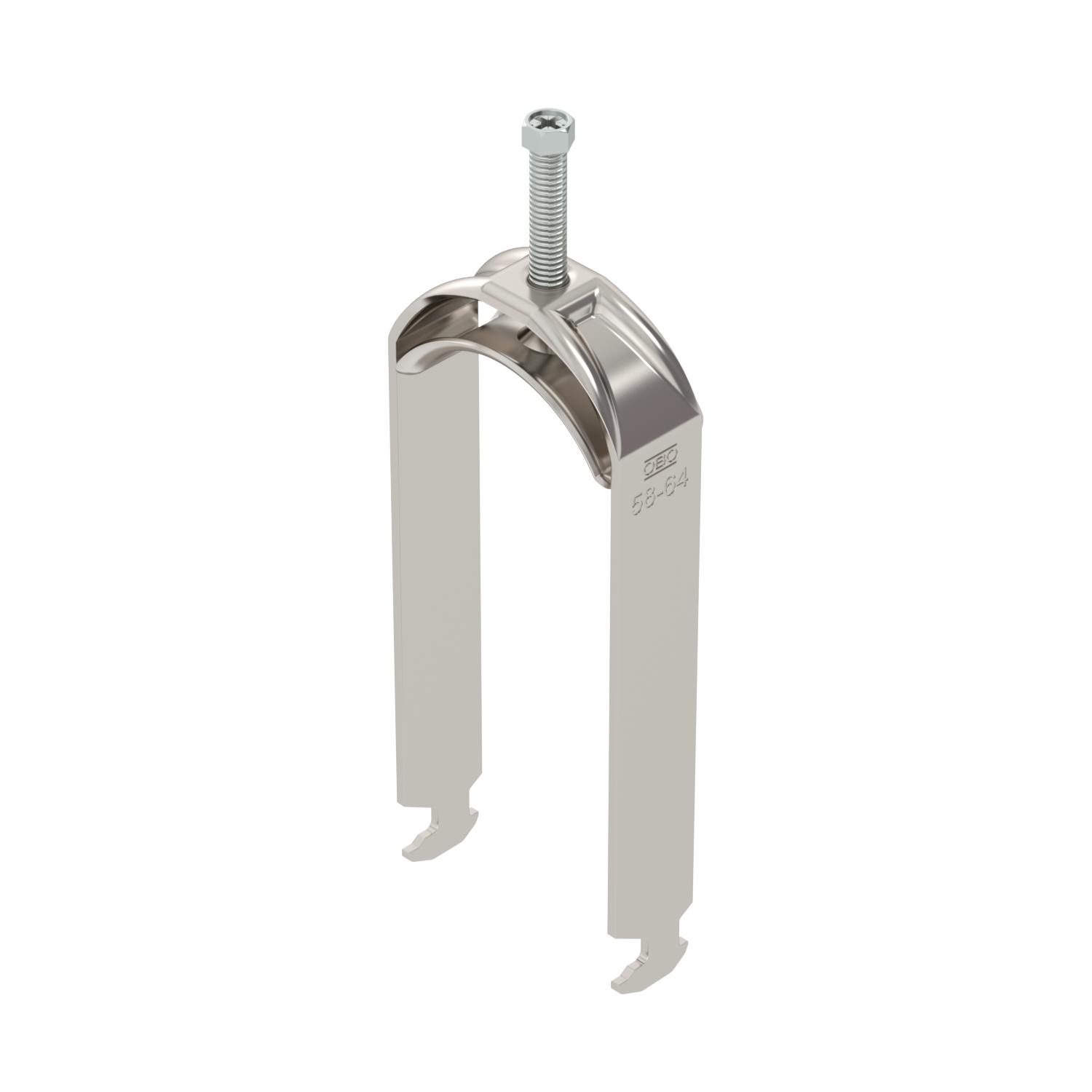

Bügelschelle 2056 H-Fuß, 2-fach, Metalldruckwanne, A2
Bügelschelle 2056 H-Fuß, 2-fach, Metalldruckwanne, A2
Art.Nr. 1186163 | EAN 4012196849116
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
kl. VKE: 15 Stück
15Stück
Beschreibung
Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| Blechstärke | 2,5 mm |
| Dimension | 58-64mm |
| für Rohrdurchmesser max. | 64 mm |
| für Rohrdurchmesser min. | 58 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 33 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 64 mm |
| Spannbereich D min. | 58 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Werkstoff der Wanne | rostfreier Stahl |
| Werkstoffgüte der Wanne | Edelstahl 304 (1.4301) |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

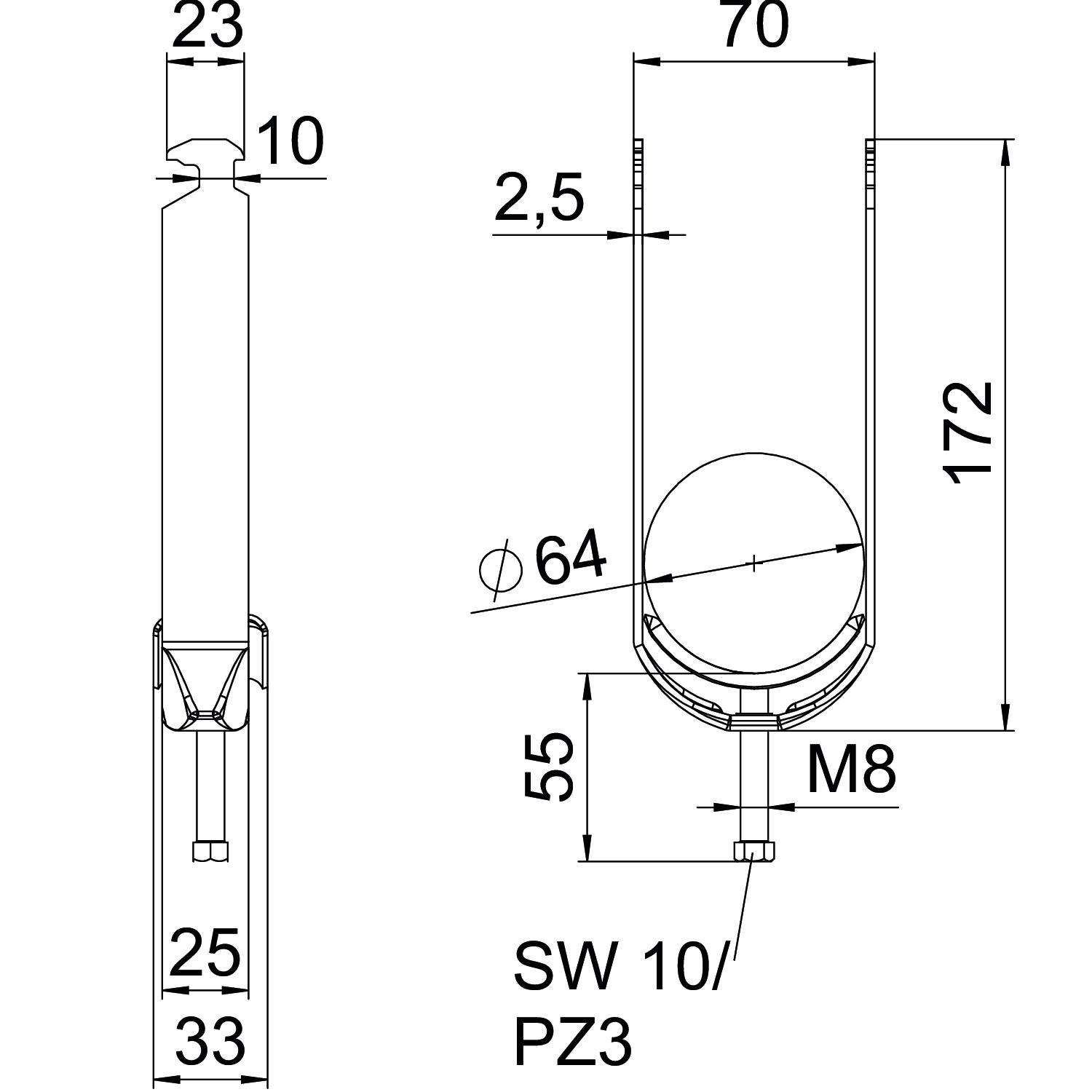

Abmessungen
| Breite | 70 mm |
|---|---|
| Höhe | 172 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 70 mm |
| Maß C | 33 mm |
| Maß G | M8 |
| Maß H | 172 mm |
| Maß L | 55 mm |
| Maß t | 2,5 mm |
