Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT
Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT
Art.Nr. 1186022 | EAN 4012196848614
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
kl. VKE: 100 Stück
100Stück
Beschreibung
Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Gegenwanne muss separat bestellt werden.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 2 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1345 kg CO₂e / 1 Stück |
| Dimension | 22-28mm |
| Funktionserhalt | ja |
| für Rohrdurchmesser max. | 28 mm |
| für Rohrdurchmesser min. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 28 mm |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 28 mm |
| Spannbereich D min. | 22 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

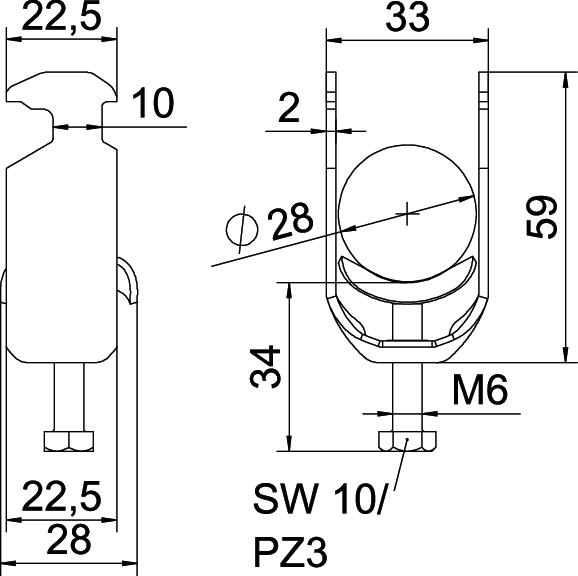

Abmessungen
| Breite | 33 mm |
|---|---|
| Höhe | 59 mm |
| Länge | 22,5 mm |
| Maß A | 22,5 mm |
| Maß B | 33 mm |
| Maß C | 28 mm |
| Maß G | M6 |
| Maß H | 59 mm |
| Maß L | 34 mm |
| Maß t | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
Art.Nr.
BS-H1-M-12 FT
8 mm
12 mm
3 Nm
1186002
BS-H1-M-16 FT
12 mm
16 mm
3 Nm
1186009
BS-H1-M-22 FT
16 mm
22 mm
3 Nm
1186016
BS-H1-M-28 FT
22 mm
28 mm
3 Nm
1186022
BS-H1-M-34 FT
28 mm
34 mm
3 Nm
1186029
BS-H1-M-40 FT
34 mm
40 mm
3 Nm
1186036
BS-H1-M-46 FT
40 mm
46 mm
5 Nm
1186042
BS-H1-M-52 FT
46 mm
52 mm
5 Nm
1186049
BS-H1-M-58 FT
52 mm
58 mm
5 Nm
1186056
BS-H1-M-64 FT
58 mm
64 mm
5 Nm
1186062
BS-H1-M-70 FT
64 mm
70 mm
5 Nm
1186069
BS-H1-M-76 FT
70 mm
76 mm
5 Nm
1186076
BS-H1-M-82 FT
76 mm
82 mm
5 Nm
1186082
BS-H1-M-90 FT
82 mm
90 mm
5 Nm
1186089
BS-H1-M-100 FT
90 mm
100 mm
5 Nm
1186097
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
BS-H1-M-12 FT
Art.Nr.
1186002
Spannbereich D min.
8 mm
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
BS-H1-M-16 FT
Art.Nr.
1186009
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
BS-H1-M-22 FT
Art.Nr.
1186016
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
BS-H1-M-28 FT
Art.Nr.
1186022
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
BS-H1-M-34 FT
Art.Nr.
1186029
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
Max. Anzugsdrehmoment
3 Nm
BS-H1-M-40 FT
Art.Nr.
1186036
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
34 mm
BS-H1-M-46 FT
Art.Nr.
1186042
Spannbereich D max.
46 mm
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-M-52 FT
Art.Nr.
1186049
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
BS-H1-M-58 FT
Art.Nr.
1186056
Spannbereich D min.
52 mm
Spannbereich D max.
58 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-M-64 FT
Art.Nr.
1186062
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
58 mm
Spannbereich D max.
64 mm
BS-H1-M-70 FT
Art.Nr.
1186069
Spannbereich D min.
64 mm
Spannbereich D max.
70 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-M-76 FT
Art.Nr.
1186076
Spannbereich D min.
70 mm
Spannbereich D max.
76 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-M-82 FT
Art.Nr.
1186082
Spannbereich D max.
82 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
76 mm
BS-H1-M-90 FT
Art.Nr.
1186089
Spannbereich D max.
90 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
82 mm
BS-H1-M-100 FT
Art.Nr.
1186097
Spannbereich D min.
90 mm
Spannbereich D max.
100 mm
Max. Anzugsdrehmoment
5 Nm
