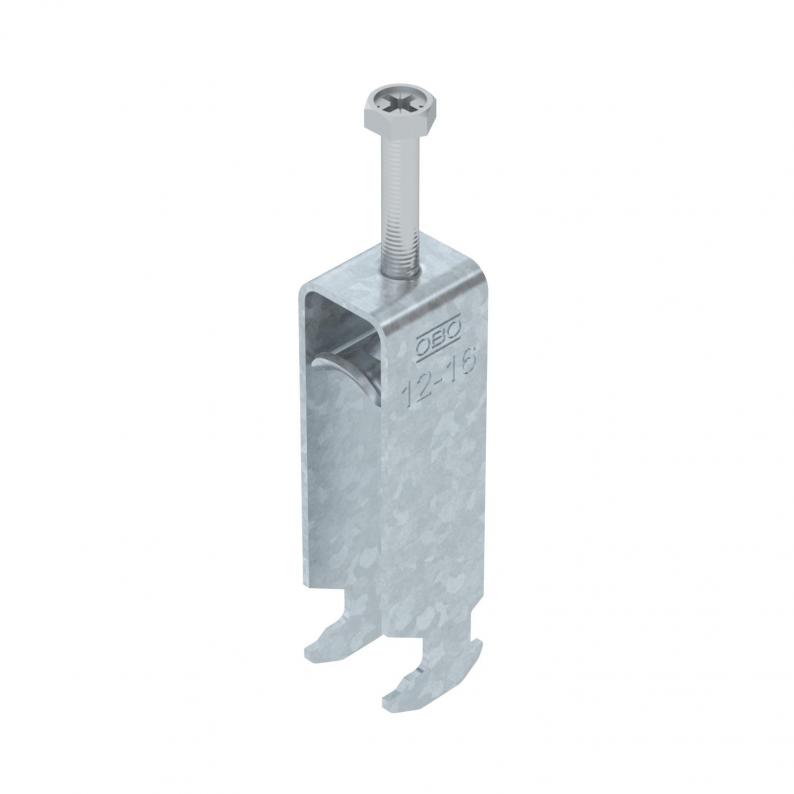

Bügelschelle 2056 H-Fuß, 3-fach, Metalldruckwanne, FT
Bügelschelle 2056 H-Fuß, 3-fach, Metalldruckwanne, FT
Art.Nr. 1186012 | EAN 4012196848577



Art.Nr. / Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
kl. VKE: 50 Stück
50Stück
Beschreibung
Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 3 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
Anzahl der Kabel/Rohre | 3 |
---|---|
Blechstärke | 1,5 mm |
CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1194 kg CO₂e / 1 Stück |
Dimension | 12-16mm |
Funktionserhalt | ja |
für Rohrdurchmesser max. | 16 mm |
für Rohrdurchmesser min. | 12 mm |
für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
Gewinde | M8 |
Halogenfrei | ja |
Länge Außenmaß | 28 mm |
Max. Anzugsdrehmoment | 3 Nm |
Mit Gegenwanne | nein |
Mit Kunststoffwanne | nein |
Mit Metallwanne | ja |
Montageart | Profilschiene |
Oberfläche | tauchfeuerverzinkt |
Schlitzweite | 10 mm |
Spannbereich D max. | 16 mm |
Spannbereich D min. | 12 mm |
Werkstoff | Stahl |
Werkstoff der Wanne | Stahl |
Zusatz Oberfläche | feuerverzinkt |
Zusatz Werkstoff | Stahl |

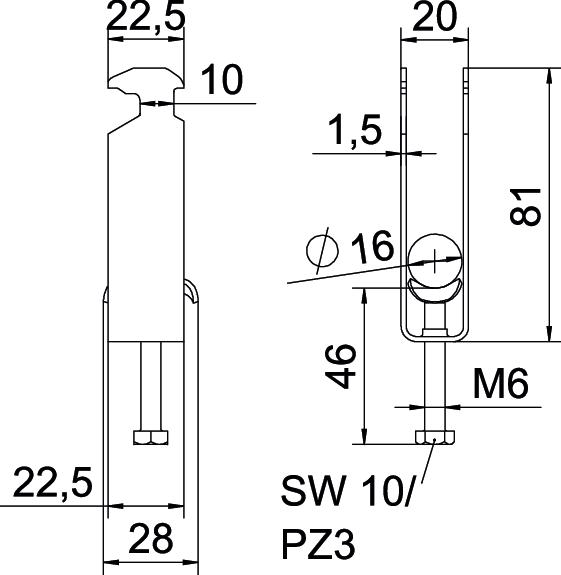

Abmessungen
Breite | 20 mm |
---|---|
Höhe | 81 mm |
Länge | 22,5 mm |
Maß A | 22,5 mm |
Maß B | 20 mm |
Maß C | 28 mm |
Maß G | M6 |
Maß H | 81 mm |
Maß L | 46 mm |
Maß t | 1,5 mm |
