Bügelschelle, 1-fach Kunststoffdruckwanne FT
Bügelschelle, 1-fach Kunststoffdruckwanne FT
Art.Nr. 1175467 | EAN 4012195073093
Art.Nr. / Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
kl. VKE: 100 Stück
100Stück
Beschreibung
Passend zu allen C-Profilschienen mit 18 mm und 22 mm Schlitzweite.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1701 kg CO₂e / 1 Stück |
| Dimension | 40-46mm |
| für 1 Kabel H | 79 mm |
| für 1 Kabel L | 37,5 |
| für 2 Kabel H | 128 mm |
| für 2 Kabel L | 44,5 mm |
| für 3 Kabel H | 177 mm |
| für 3 Kabel L | 56,5 mm |
| für Rohrdurchmesser max. | 40 mm |
| für Rohrdurchmesser min. | 40 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 46 mm |
| Spannbereich D min. | 40 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

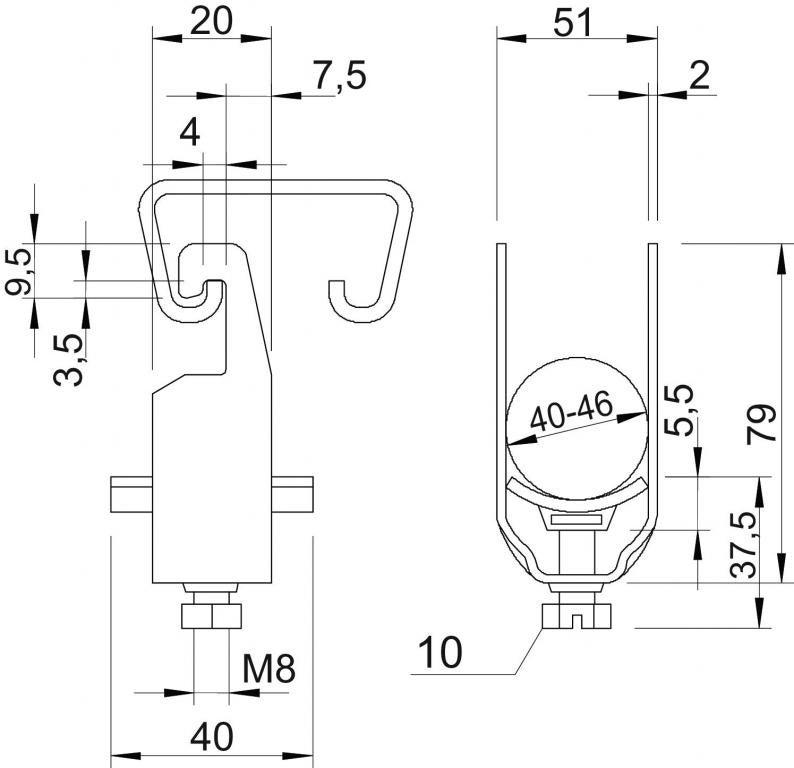

Abmessungen
| Maß A | 20 mm |
|---|---|
| Maß B | 51 mm |
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 79 mm |
| Maß L | 37,5 mm |
| Maß t | 2 mm |
| Maß x | 5,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
Art.Nr.
2056U 16 FT
12 mm
3 Nm
16 mm
1175165
2056U 22 FT
16 mm
3 Nm
22 mm
1175211
2056U 28 FT
22 mm
3 Nm
28 mm
1175289
2056U 34 FT
28 mm
5 Nm
34 mm
1175343
2056U 40 FT
34 mm
5 Nm
40 mm
1175408
2056U 46 FT
40 mm
5 Nm
46 mm
1175467
2056U 52 FT
46 mm
5 Nm
52 mm
1175521
2056U 58 FT
52 mm
5 Nm
58 mm
1175580
2056U 70 FT
64 mm
5 Nm
70 mm
1175696
2056U 90 FT
82 mm
5 Nm
90 mm
1175904
2056U 100 FT
90 mm
5 Nm
100 mm
1175998
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
2056U 16 FT
Art.Nr.
1175165
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
16 mm
2056U 22 FT
Art.Nr.
1175211
Spannbereich D min.
16 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
22 mm
2056U 28 FT
Art.Nr.
1175289
Spannbereich D min.
22 mm
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
3 Nm
2056U 34 FT
Art.Nr.
1175343
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
Max. Anzugsdrehmoment
5 Nm
2056U 40 FT
Art.Nr.
1175408
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
34 mm
2056U 46 FT
Art.Nr.
1175467
Spannbereich D min.
40 mm
Spannbereich D max.
46 mm
Max. Anzugsdrehmoment
5 Nm
2056U 52 FT
Art.Nr.
1175521
Spannbereich D max.
52 mm
Spannbereich D min.
46 mm
Max. Anzugsdrehmoment
5 Nm
2056U 58 FT
Art.Nr.
1175580
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
Max. Anzugsdrehmoment
5 Nm
2056U 70 FT
Art.Nr.
1175696
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
64 mm
Spannbereich D max.
70 mm
2056U 90 FT
Art.Nr.
1175904
Spannbereich D max.
90 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
82 mm
2056U 100 FT
Art.Nr.
1175998
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
100 mm
Spannbereich D min.
90 mm
