Kabelabzweigkasten X 06
Art.Nr. 2005012 | EAN 4012196577422
- Produktbeschreibung
-

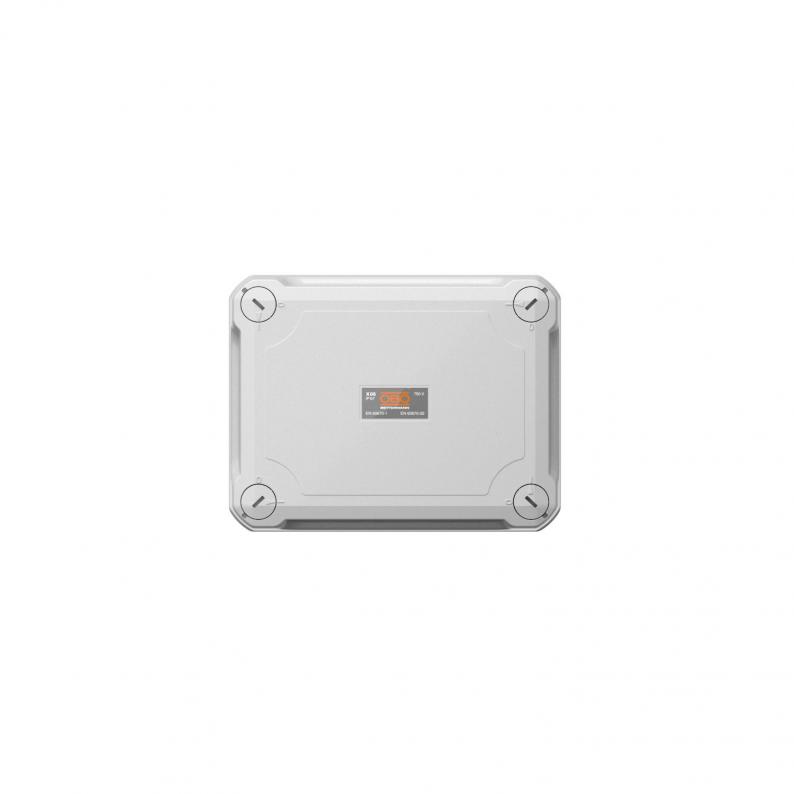

ProduktbeschreibungKabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innen- und Außenbereich. Rechteckige Form mit Ausschlageinführungen. Geeignet für die Wand-/ Deckenmontage mit der Möglichkeit zur Außenbefestigung, Innenbefestigung oder Montage über die Eckdome. Besonders schlagfest mit IK09. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
-
- Technische Daten
-
Technische Daten

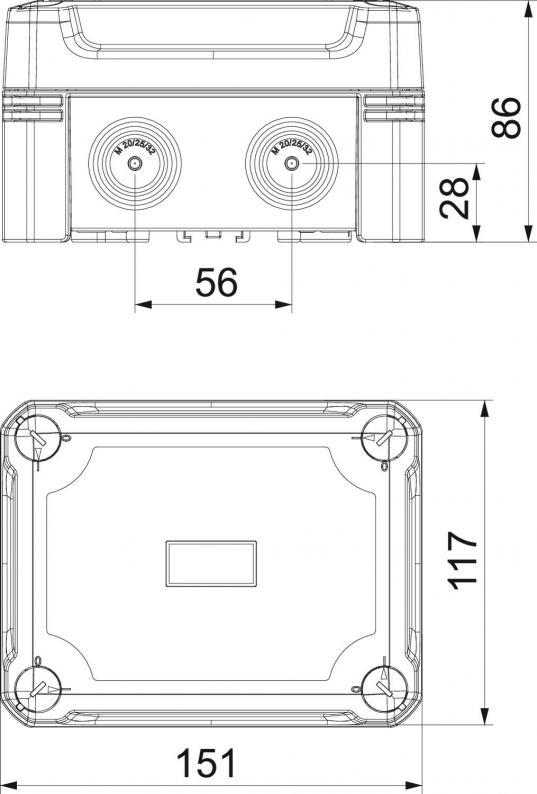

Anreihbar ja Anzahl der Einführungen 8 Art der Einführung Stufenmembran abschneidbar Art der Gehäusedurchführung Vorprägung Bemessungsisolationsspannung Ui 750 V Breite 117 mm CO₂ Fußabdruck (GWP) Cradle-to-Gate 1,3207 kg CO₂e / 1 Stück Deckel nicht transparent Deckelbefestigung geschraubt Dimension 150x116x86 Einführung von Hinten nein Einführungen 4 x Ø20/25, 4 x Ø20/25/32 Explosionsgeprüfte Ausführung nein Farbe lichtgrau; RAL 7035 flammwidrig nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C Form rechteckig Glasfaserverstärkt ja Halogenfrei ja Höhe 86 mm Länge 151 mm Lichte Innenmaße 137x105x68 mm Max. Leiterquerschnitt 6 mm² Mit Abschirmung nein Mit Deckel ja Montageart Wand-/ Deckenmontage Nennquerschnitt max. 6 mm² Nennquerschnitt min. 2,5 mm² Nennspannung 750 V Plombierbar ja Schlagfest ja Schutzart IP67 Schutzgrad IK-Code IK09 Temperatureinsatzbereich max. 60 °C Temperatureinsatzbereich min. -5 °C Werkstoff Polycarbonat Witterungsbeständig ja - Alle Typen
-
Alle Typen
